Projektoren & Kollimatoren

Lens Testing Instruments–Auflagemaß, Back Focus, Flange Depth

Kamera- und Objektivprüfgeräte von Chrosziel sind Industriestandard. Sie zeichnen sich durch intuitive Handhabung, robustes und zuverlässiges Design, ein vernünftiges Preis-Leistungsverhältnis sowie durch klare Vergleichbarkeit in Bezug auf Funktionalität und Arbeitsergebnisse aus.

Besonders bekannte Prüfsysteme sind der Universal CamCollimator (C-LTB MKII), der Autoreflex Kollimator und der Objektivprüfprojektor TP6. Diese Messgeräte eignen sich hervorragend für die Ermittlung von Auflagemaß und Backfokus sowie einer Sichtprüfung einer Vielzahl von Parametern, die in ihrer Gesamtheit eine genaue Aussage über die Qualität des getesteten Objektivs erlauben.

Mit den Objektivprüfprojektoren TP7 und TPCXL erweitert Chrosziel das Portfolio an bewährten Testinstrumenten. Der P-TP7 verfügt über einen auswechselbaren Large Universal Mount in der Frontplatte und eine LED-Lichtquelle für die Ausleuchtung eines 60 mm Bildkreises. Die beiden 3×3“ Filtereinschübe ermöglichen den Einsatz von Farbfiltern und die Simulation eines Glaswegs. Die beiden MultiPort-Buchsen geben elektronische Messdaten zwecks Metadaten-Analyse (/i-Data, LDS) aus.

Speziell zum Überprüfen von ARRI™ Signature-Prime-Objektiven dient der Objektivprüfprojektor P-TPCXL. Im Gegensatz zum TP7 besitzt er eine ARRI Lens Mount Plate zur Montage der ARRI Kamera-Lens Mounts – die anderen technischen Spezifikationen sind jedoch dieselben wie beim TP7.

Large Format LED Lens Test Projektor P-TP7II

Erfahre mehr >


LED Lens Test Projektor P-TP6

Erfahre mehr >

CamCollimator C-LTBMK2-L

Erfahre mehr >

Objektiv-Fassungen und Zubehör

Chrosziel hält für eine Vielzahl von Optik-Formaten entsprechende Fassungen bereit. Ihr Vorteil: die Fassungen passen auf Kollimator und Projektor! Eine Investition zahlt sich also doppelt aus. Weiteres anwenderfreundliches Zubehör wie der Laserpointer oder die Fernsteuerung komplettieren das Arbeiten mit unseren LTI Geräten.


Weiter lesen >

1-Meter-Vorsatz Kollimator
1-Meter-Vorsatz für Chrosziel Kollimator

2.968,00 €*
1.5-Meter-Attachment
1.5-Meter-Attachment

2.968,00 €*
2-Meter-Attachment
2-Meter-Aufsatz

3.528,00 €*
Aaton lens mount adapter for projector with CLC-base
Aaton lens mount adapter for projector with CLC-base mount (e.g. P-TP7).

1.400,00 €*
ARRI LPL Adapter mit Elektronik für Projektor mit CLC-Basis
ARRI LPL Objektiv-Adapter mit Elektronik für Projektor mit CLC-Aufnahme (z.B. P-TP7).

1.736,00 €*
ARRI XPL Adapter 60mm Auflagemaß für Projektor mit CLC-Basis
ARRI XPL Objektiv-Adapter mit Auflagemaß 60mm für Projektor mit CLC-Aufnahme (z.B. P-TP7).

1.400,00 €*
Arriflex Bayonet adapter for projector with CLC-base
Arriflex Standard - Bajonett lens mount adapter for projector with CLC-base mount (e.g. P-TP7).

1.400,00 €*
Autoreflex Collimator LargeMount
Autoreflex Collimator - measuring the back focus of lenses and cameras, consisting of: * Test Lens (F=300mm, � 65mm) incl. Sideward Eyepiece and Siemens star reticle, * Illuminator (100-240V): 5 green LED, variable 2-5V * Steel Pipes (1m), hardened a. honed * Moveable Platform for camera or lenses, * Micrometer Block LARGE with Measuring Gauge, * Plane Glass

22.479,00 €*

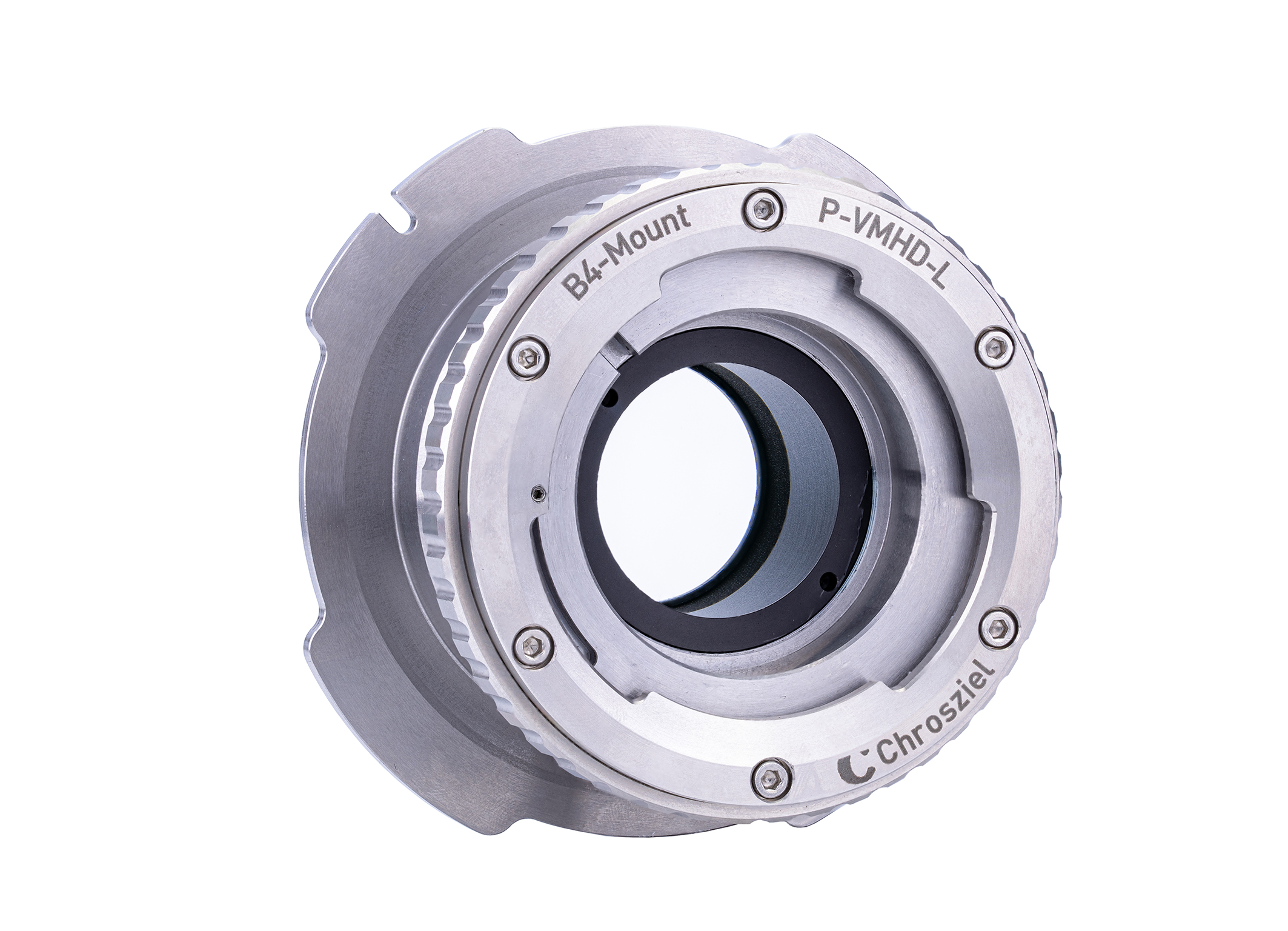

B4 2/3" HD Adapter mit Glasweg für Projektor mit CLC-Basis
B4 2/3" HD Objektiv-Adapter mit Glasweg für Projektor mit CLC-Aufnahme (z.B. P-TP7), Auflagemaß 65,03mm.

2.744,00 €*
BNCR mount adapter for projector with CLC-base
BNCR lens mount for projector with CLC-base mount (e.g. P-TP7).

1.400,00 €*
%
BTS Fassung mit Glasweg 1/2 "
BTS Fassung mit Glasweg 1/2" 50,450mm Das Produkt ist möglicherweise nicht vollständig originalverpackt oder der Karton wurde zuvor geöffnet. Kann geringe bis keine Gebrauchsspuren aufweisen. Dieses Bild dient nur zu Illustrationszwecken.

1.106,00 €* 2.765,00 €* (60% gespart)
vorher 2.765,00 €*
C-Mount adapter for projector with CLC-base
C-lens mount adapter for projector with CLC-base mount (e.g. P-TP7).

1.400,00 €*
CamCollimator CLC komplett
CamCollimator mit großem CLC-Mount: Kollimator mit Objektiv- und Kamer- Testbank, mit Parallax -Testgerät Mark III 45S drehbar, 110-250V, höhen- und seitenverstellbar montiert, Führungsrohre aus Stahl, Länge 1m, LED Lichtquelle, GlasfaserLichtleiter, Monitor-Arm, 7" LCD Monitor, verfahrbare Plattform mit Objektivhalterung und Digital Mikrometer mit Ablesegenauigkeit 0,001mm, CCD-Kamera, Monitor und Planglas. (Option C-LCC-P2 2. verfahrbare Plattform)

36.680,00 €*
CamCollimator CLC-Mount 2 Schlitten
Chrosziel CamCollimator mitgroßem CLC-Mount Kollimator mit Objektiv- und Kamera Testbank (identisch zu TP7, TP7II, TPCXPL)Parallax -Testgerät Mark III 45S drehbar,höhen- und seitenverstellbar montiert Führungsrohre aus rostfreien Stahl,  Länge 1m110-250V, LED Lichtquelle,  Glasfaser Lichtleiter, Monitor-Arm 550-MA7" LCD Monitor,verfahrbare Plattform mit Objektivhalterung und Digital Mikrometer mit Ablesegenauigkeit von 0,001mm, CCD-Kamera, Monitor und Planglas incl. C-LCC-P2 zweite verfahrbare Plattform - Einweisung auf das Produkt kostenlos im Hause Chrosziel -

38.472,00 €*
Canon EF Adapter mit Elektronik für Projektor mit CLC-Basis
Canon EF Objektiv-Adapter mit Elektronik für Projektor mit CLC-Aufnahme (z.B. P-TP7).

1.848,00 €*
Eigenes Logo für Test Dia P-TP7
Aufpreis für Sonderanfertigung Test Dia für PTP7 mit eigenem Logo

325,00 €*
Fass. f. MFT Mikro 4/3s TP7
Objektivfassung f. MFT Objektive (Mikro 4/3s Bajonett) auf LED-Projektor P-TP7.

1.400,00 €*
Kabel MagNum - Messuhr digital 0,001
RS232 Verbindungskabel für P-MG-D1 (Messuhr digital 0,001) zu MagNum Empfänger serieller Anschluß (in Verbindung mit Chrosziel Objektiv-Prüfprojektor MK6) 9pin Lemo 0B

510,00 €*
Kabel zur Ansteuerung/Strom MagNum-Prüfprojektor TP6/TP7
Kabel zur Ansteuerung/Stromversorgung MagNum Empfänger (MN-200R) an digitalen Motor Chrosziel Objektiv-Prüfprojektor MK6

392,00 €*
Laserpointer für Objektiv-Prüfprojektor TP6 TP7 TPCXPL
Laserpointer zur Benutzung mit Chrosziel Objektiv-Prüfprojektor TP6, TP7 und TPCXPL

420,00 €*
Leica M Adapter für Projektor mit CLC-Basis
Leica M-Bajonett Objektiv-Adapter für Projektor mit CLC-Aufnahme (z.B. P-TP7)

1.400,00 €*
Lens Test Chart / Reticle (Otto Nemenz Design) 65mm for projector P-TP7II
Lens Test Chart / Reticle (Otto Nemenz Design) 65mm for projector P-TP7II and P-TPCXPL for visual  inspection of lenses on Cine and Single Chip sensors, with Siemensstars, line pairs and format markings, anti-twist safeguard.

3.411,00 €*
Lens Test Chart / Reticle HDTV 16:9 and Standard Definition 4:3
Lens Test Chart / Reticle HDTV 16:9 and Standard Definition 4:3 for projector P-TP7and P-TPCXPL for visual inspection of HD / SD lenses, with Siemensstars, line pairs andformat markings , anti-twist safeguard.

3.411,00 €*
Measuring Block HD TP7
Measuring Block HD 65,03mm, for P-TP7, consisting of: ground plate, measuring cylinder HD 65,03mm, calibration cylinder HD47,51mm, analogue measuring gauge, holder for gauge, screwdriver

1.563,00 €*
