Universaler Lensport Iris Motor für ENG Broadcast Kameras

Produktnummer: CDM-LP-I

Produktnummer: CDM-LP-I

Universeller Blendenmotor für Cine-Objektive in Broadcast / ENG Run & Gun Setups

Der universelle Blendenmotor ist ein kompakter und universeller Blendenmotor, der durch einfaches Aufstecken auf ein 15mm-Rohr an fast jedes Objektiv geschwenkt werden kann. Die universelle Motoreinheit CDM-LP-I fügt sich nahtlos in die Bedienfunktionen jeder Kamera mit Hirose 12pin Lensport-Kommunikation ein. Der Servoantrieb wird über den 12poligen Hirose-Ausgang der Kamera gesteuert. Die Motorsteuerung kann über das kameraspezifische Broadcast-Protokoll angesprochen werden und funktioniert auch in Verbindung mit z.B. dem Chrosziel MetaMount E-to-PL Adapter.

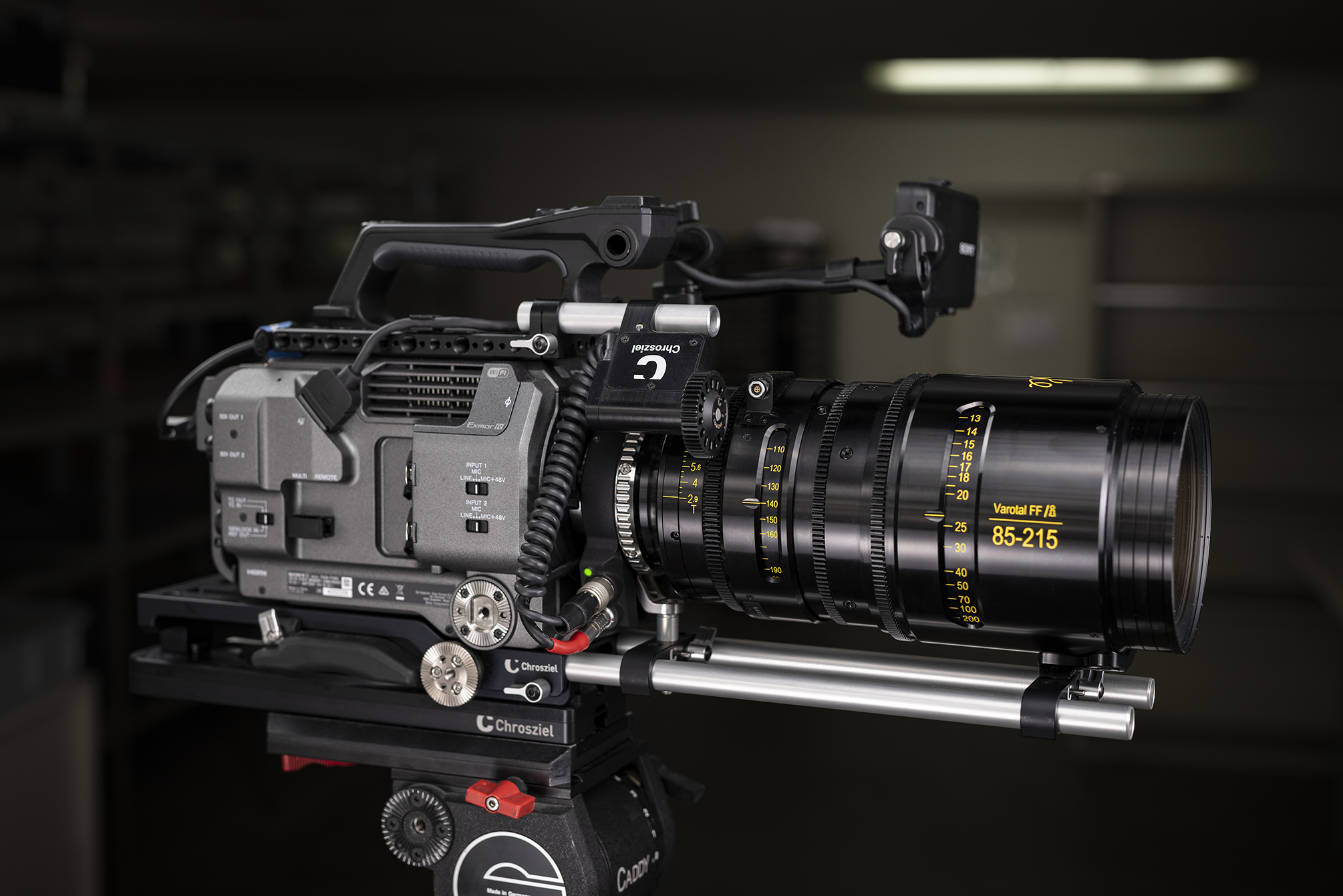

Der Chrosziel Universal Iris Motor ermöglicht nun die optimale Nutzung aller manuellen Zoom- und Festbrennweiten in Verbindung mit jeder Kamera mit Hirose 12pin Ausgang. Dazu wird der Blendenmotor auf ein 15mm Rohr aufgeschoben und an das Zoom- oder Festbrennweitenobjektiv geschwenkt. Das Hirose 12pin Spiral-Kabel stellt die Verbindung mit der Kamera her.

Kompatiblität:

Der Universal Iris Motor wurde bereits mit folgenden Kameras erfolgreich getested (manuelle und automatische Iris-Steuerung):

  • ARRI Amira
  • Blackmagic URSA Broadcast G2 & URSA Mini Pro 12K
  • Canon C300/500 mit EU-V2 Erweiterungseinheit
  • Panasonic AK-PLV100
  • Sony F5/F55 mit LA-FZB1 Adapter
  • Sony Venice
  • Sony E-Mount Kameras mit Chrosziel MetaMount MA-EPL-HR12

Manueller Passiv-Modus:

Zur vorübergehenden manuellen Kontrolle kann der Motor in Passiv-Modus versetzt werden. Einfach einmal kurz die Motortaste betätigen und der Motor kann frei gedreht werden. Sobald die Taste erneut gedrückt wird, ist der Motor zurück in Aktiv-Modus und wird von der Kamera gesteuert.


Metadaten:

Zum Einrichten wird das Kabel an die Hirose 12polige Buchse der Kamera angeschlossen. Der Motor kalibriert sich automatisch und findet die Endanschläge des Objektivs. Für die Metadaten-Kalibrierung muss der Motor T-Stop 4 und 16 lernen. Durch langes Drücken der einzigen Taste geht der Motor in den passiven Modus über und der Benutzer kann den Motor ohne Widerstand drehen. Der Motor wird auf T-Stop 4 gedreht und mit erneuten Tastendruck wird die Position bestätigt. Anschließend wird der Motor auf T-Stop 16 gedreht und die Position mit einem weiteren Tastendruck bestätigt. Fertig!


FEATURES


Universeller Iris-Blendenmotor

Der Iris-Blendenmotor ist ein kompakter und universeller Blendenmotor, der durch einfaches Aufstecken auf ein 15mm-Rohr an fast jedes Objektiv geschwenkt werden kann.

Gesteuert über den Hirose 12pin Kameraausgang

Der 12-polige Hirose Lensport-Ausgang der Kamera steuert direkt den Blendenmotor.

Fernsteuerung von Iris und AutoIris

Der Iris-Motor wird in einem Remote-Setup verwendet und wird gesteuert über über das RCP oder WebGUI einer beliebigen Kamera mit Hirose 12pin-Anschluss. Oder er wird über die AutoIris-Funktionalität der Kamera gesteuert und die Kamera verwendet den Chrosziel Univeral Iris Motor zur AutoIris-Steuerung.

Specs

Technische Daten

  • Standard Lensport-Kommunikationsanschluss (Hirose 12-polig)
  • 15mm Rohr-Klemme
  • Drehmoment 0,5Nm
  • Stromverbrauch max. ca. 350mAh @ 12V

Lieferumfang

  • 1x CDM-LP-I Digitale Motoreinheit
  • 1x Zahnradantrieb, Mod. 0.8 (Ø 40mm)
  • 1x Zahnradantrieb, Mod. 0.8 (Ø 60mm)
